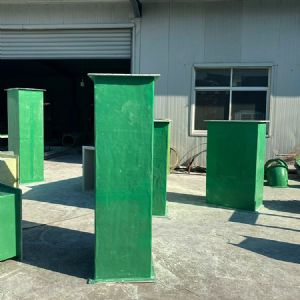

玻璃鋼風管壁厚及法蘭規(guī)格(mm)

圓形風管直徑D或風管長邊尺寸b（mm）    風管厚度(mm)    法蘭規(guī)格(mm)寬×厚    法蘭平面度(mm)

   D(b)≤300                  2.5～3.5          40×10           ≤2

   300<D(b)≤500               3.5～4.5          45×12           ≤2

   500<D(b)≤1000              4.5～5.5          45×14           ≤2

   1000<D(b)≤1500              5.5～6.5          50×16           ≤3

   1500<D(b)≤2000              6.5～7.5          50×18           ≤3

   D(b)>2000                  7.5～8.5          55×20           ≤3

二、手糊工藝

  1) 首先在模具成型面上涂抹脫模劑（或在模具外表面包上一層透明的玻璃紙），待充分干燥后，將加有引發(fā)劑（或固化劑）、促進劑等添加劑的氯氧鎂水泥均勻涂刷在模具成型面上，隨之在其上鋪放裁剪好的玻璃布。然后在鋪好的玻璃布上再涂刷氯氧鎂水泥，并注意驅(qū)除氣泡。涂刷好氯氧鎂水泥漿后再鋪上剪好的玻璃布，如此重復上述操作，直到達到設計和規(guī)范厚度。
  2) 風管表層漿料厚度以壓平玻璃纖維網(wǎng)格布紋理為宜（可見布紋）。管壁表面不允許有密集氣孔和漏漿，以避免承受彎曲拉應力（正風壓）、彎曲壓應力（負風壓）時的應力集中。
  3) 管體與法蘭轉(zhuǎn)角處應有過渡圓弧，過渡圓弧半徑應為壁厚的0.8～1.2倍，才能提高懸臂狀態(tài)法蘭承載能力和避免應力集中。要求風管法蘭處的玻璃纖維網(wǎng)格布應延伸至風管管體上。
  4) 玻璃纖維網(wǎng)格布長度、寬度不夠時一定要采取搭接的方法，才能提高搭接處的切向承載能力，從而有效地克服徑向拉應力、彎曲接應力和彎曲切應力。玻璃纖維布在接縫處的搭接長度一般為50～100mm；而且每層玻璃纖維布接縫處與相鄰層接縫應有一定距離。相鄰層之間的縱、橫搭接縫距離應大于300mm，同層搭接縫距離不得小于500mm。
  5) 糊制圓形風管時，玻璃布可沿徑向45度角的方向剪成布帶；糊制圓錐形制品時，可按扇形裁布。
  6) 風管加固，矩形風管的邊長大于900mm，且管段長度大于1250mm時，應進行加固。加固盡量采用本體材料（纖維增強膠材料）在大應力處設置加強盤，提高截面模量，從而提高管體整體強度。風管的加固也可在風管制作完畢后，采用經(jīng)過防腐處理過的金屬或其他耐腐材料進行加固，加固件應與風管成為整體，并采用與風管本體相同的膠凝材料封堵縫隙。

三、運用范圍

  玻璃鋼風管可以應用于石油、化工及排水等行業(yè)。隨著我國玻璃鋼管道生產(chǎn)發(fā)展快，數(shù)量逐年上長，應用范圍及部門也越來越廣
