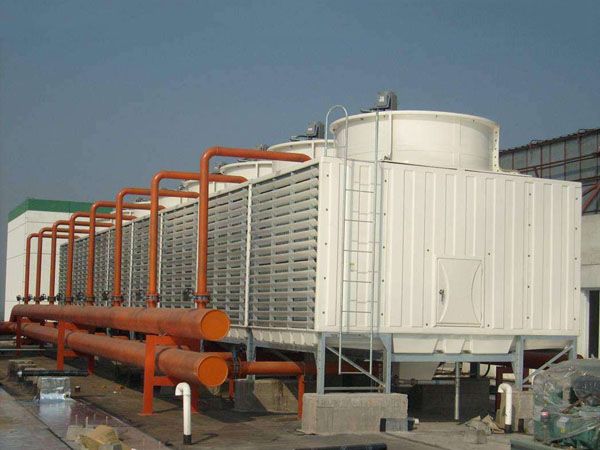

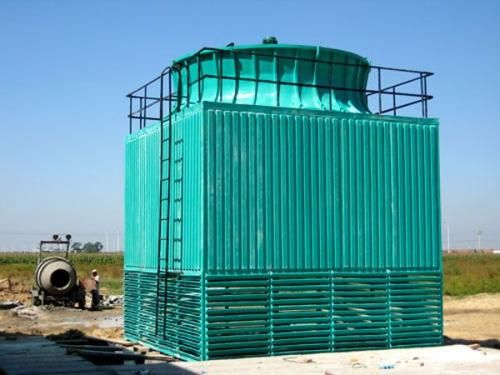

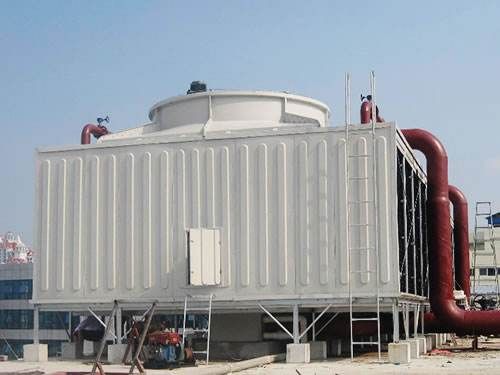

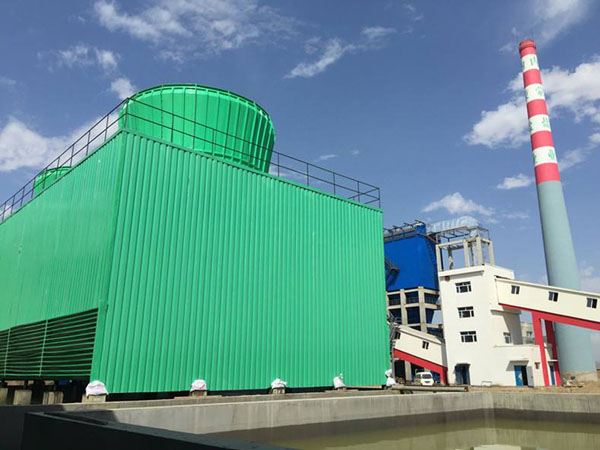

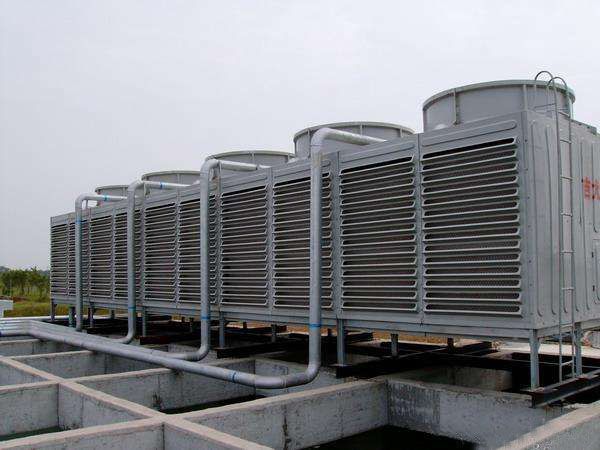

方形逆流式冷卻塔

: 實力源頭廠家，二十年老廠，工藝精湛，貨源充足，支持定制，質優價廉，售后無憂，快速報價
咨詢電話:151 0536 7999微信同號

方形逆流式冷卻塔　.jpg

冷卻塔主要技術參數

塔型	參數(單位：mm)
塔型	B	φ	H1	H2	H3	H4	H	h	b	DN1	L
GFNL-800	8400	4700	3000	3950	2200	-1500	9150	4670	2100	300	6150
GFNL-1000	9400	4700	3600	4250	2400	-1500	10250	5030	2350	300	6650
GFNL-1200	10400	5460	3600	4500	2700	-1500	10800	5330	2600	350	7200
GFNL-1500	11200	6000	4200	4750	2900	-1500	11850	5530	2800	350	7650
GFNL-2000	13000	7000	4600	5000	3300	-1500	12900	5930	3250	400	8300
GFNL-2500	14400	8000	4600	5300	3700	-1500	13600	6350	3600	450	9000
GFNL-3000	16000	8530	5000	5650	4120	-1500	14770	6870	4000	500	9770
GFNL-3500	17000	9140	5000	6000	4400	-1500	15400	7150	4250	600	10400
GFNL-4000	18000	9140	6000	6350	4640	-1500	16990	7390	4500	600	10990

冷卻塔主要技術參數

參數		塔型
參數		GFNL -800	GFNL -1000	GFNL -1200	GFNL -1500	GFNL -2000	GFNL -2500	GFNL -3000	GFNL -3500	GFNL -4000
冷卻水量 m3/h		800	1000	1200	1500	2000	2500	3000	3500	4000
進塔水溫 ℃		42	42	42	42	42	42	42	42	42
出塔水溫 ℃		32	32	32	32	32	32	32	32	32
濕球溫度 ℃		28	28	28	28	28	28	28	28	28
干球溫度 ℃		31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5
大氣壓力 Pa		100400	100400	100400	100400	100400	100400	100800	100400	100400
電機型號		YBDT225M YBDL225L -6/8	YBDT280M YBDL280L -6/8	YBDT280S YBDL250M -4/6/8	YBDT315S YBDL280M -4/6/8	YBDT315L YBDL315L -6/8/12	YBDT355S YBDL355M -6/8/12	YBDT355S YBDL355M -6/8/12	YBDT355M YBDL355L -6/8/12	YBDT355M YBDL355L -6/8/12
電機功率 kW		30/15	45/22	45/15 /7.5	75/25 /12.5	110/55 /18.5	132/66 /22	132/66 /22	160/80 /30	160/80 /30
電機轉速 r/min		960/730	960/750	1450/960 /750	1450/960 /730	960/730 /480	960/730 /480	960/730 /480	960/730 /480	960/730 /480
電機重量 kg		368	590	620	1000	1190	1680	1380	1700	1700
風機型號		LF47	LF47	LF55	LF60	LF70	LF80ⅢA	LF85ⅢA	LF92	LF92
葉輪直徑 mm		φ4700	φ4700	φ5460	φ6000	φ7000	φ8000	φ8530	φ9140	φ9140
葉輪轉速 r/min		240/180	240/180	165/109 /83	165/109 /83	149/112 /75	149/112 /75	149/112 /75	110/82 /55	110/82 /55
葉片安裝角度		13.5	20.0	18.0	17.0	15.0	9.0	8	15	16
風量 m3/h		6.2×105	7.8×105	9.3×105	12×105	16×105	20×105	24×105	27.3×105	31.5×105
全壓 Pa		132.4	148	138	156.9	160	170	164	170	160
靜壓 Pa		98	95	95	110	110	120	110	116	104
風機重量 kg		547	547	1520	1540	2420	2420	2490	4850	4850
葉片數(個)		4	6	6	6	6	6	6	6	6
標準點噪聲dB(A)	高速	75	75	75	75	75	75	75	75	75
標準點噪聲dB(A)	中速	72	72	72	72	72	72	72	72	72
