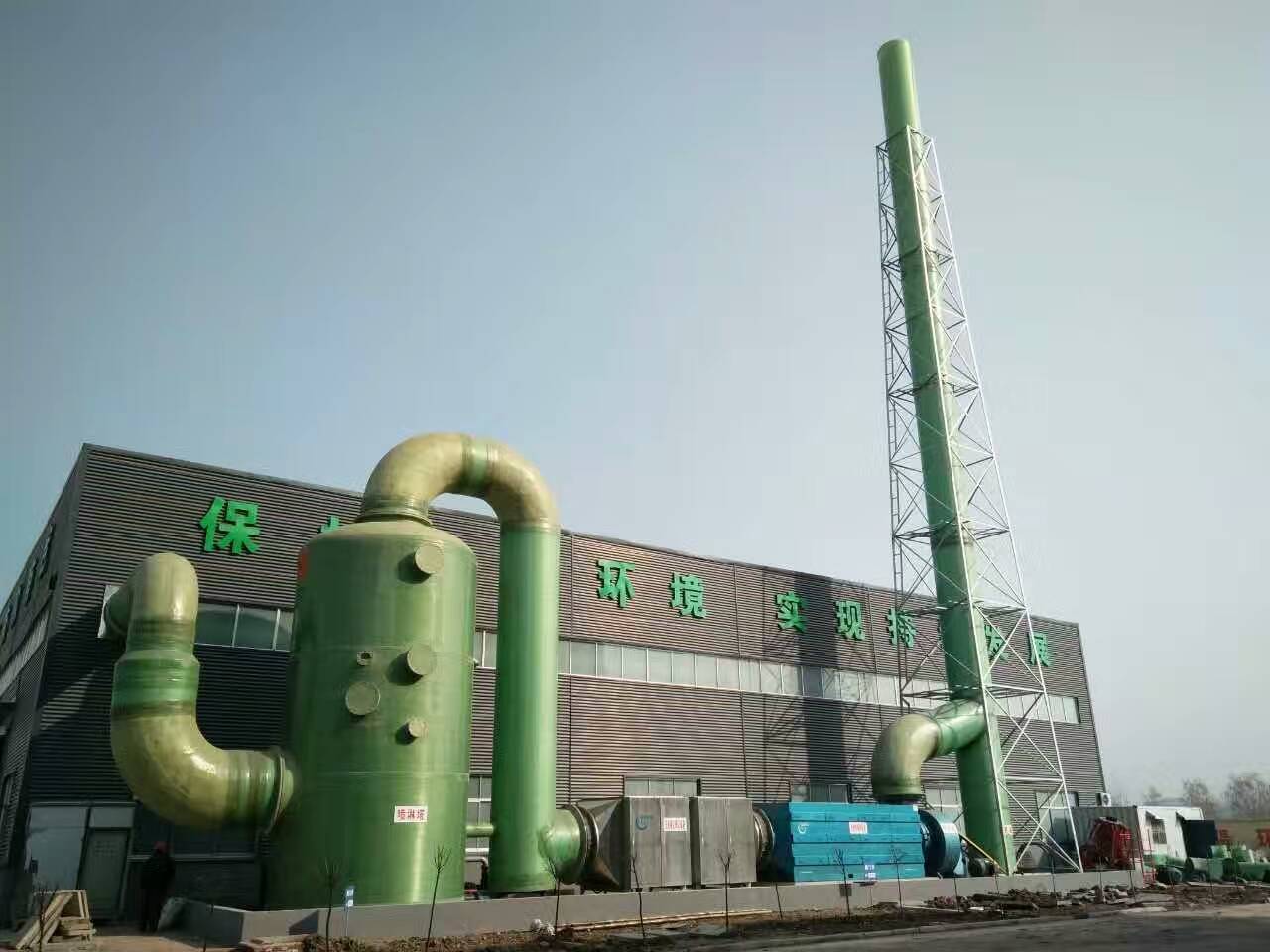

YD系列噴淋洗滌塔具有多種型號（玻璃鋼噴淋塔，玻璃鋼堿洗塔，玻璃鋼吸收塔，玻璃鋼洗滌塔，酸霧吸收塔，玻璃酸霧凈化塔，玻璃鋼凈化塔），是應用于各種臭氣凈化場合的理想處理設備。尤其適用于大風量，氣流含臭氣濃度高的環境中。設備尺寸可以根據用戶自己選擇。具有技術成熟，設計靈活，安裝簡便，易于控制等特點。此設備投資小，運行費用低，噴淋液選擇靈活，完全滿足各種場合的除臭要求。

一、設備組成

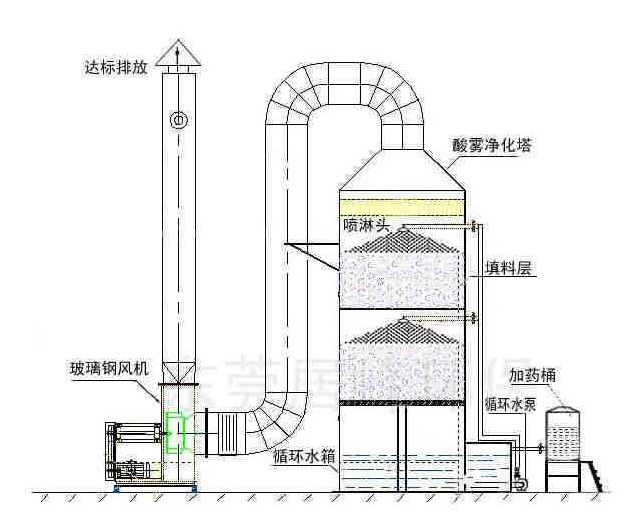

YD型噴淋洗滌塔主要由塔體、填料層、填料支架、霧化噴淋系統、氣液分離系統、藥液儲存投加系統等單元組成。

1、塔體

      （1）塔體內表面采用上緯901#乙烯基酯樹脂機械纏繞制成。

      （2）塔體外表顏色有多種可供用戶選擇。

      （3）塔體可以按訂貨要求分段制作，在現場進行組裝。

2、填料：PP多面球填料。

3、填料支架：玻璃鋼拉擠成型格柵支架。

4、霧化噴淋系統

   由PP螺旋噴頭、PPR管道、循環水泵和循環水池等組成。

5、氣液分離系統：由S波改性氣液分離片多層疊加組成。

6、藥液儲存與投加系統：由加藥罐與配套輸送泵等組成。

二、工作原理

  塔內填料層作為氣液兩相間接觸構件的傳質設備；填料塔底部裝有填料支撐板，填料以亂堆方式放置在支撐板上。氣體從塔底送入，經氣體分布裝置分布后，與液體呈逆流連續通過填料層的空隙，在填料表面上，氣液兩相密切接觸進行傳質，待處理氣體經傳質作用進入循環液體中與循環液體中藥劑進行化學反應，生成易溶解難揮發的鹽類物質，使氣體得到凈化。

三、安裝調試

1.為確保長期高效運行，該設備不宜安裝在油煙、粉塵含量高的場所。

2.循環水箱中的循環液稀釋劑應選用自來水。

3.在運輸、裝卸、吊裝過程中請保證設備的水平性。在吊裝之前請檢查吊索的平衡性，嚴禁設備翻到，野蠻操作。

4.安裝位置混凝土地面應平整，設備就位后無搖晃，并檢查水平符合設備安裝要求，且安裝位置應符合設計要求。

5.安裝前檢查噴淋系統管道及噴嘴是否有損壞，填料隔斷是否完好。

6.設備安裝時請注意進出口方向正確，嚴禁反向安裝設備。

7.安裝前檢查進出口法蘭是否光潔、平整。安裝時應注意風管法蘭及設備進出口法蘭的連接緊密型，防止運行過程中漏氣。

8.當以上工作完成后即可進行循環水泵進出水口與設備的連接以及排空管道的安裝。

9.根據循環水泵銘牌要求配備相應的電源并進行連接；導線必須牢固連接。

10.根據現場工況條件，調整循環水箱中的藥劑濃度及水泵出口閥門開度大小，以保證設備的處理效果和經濟性。

四、維護保養

1.定期檢查設備各緊固件有無松動。

2.注意觀察設備、設備與風管連接點是否有漏氣現象發生，若由密封件老化引起的漏風則應及時更換密封件，以保證處理效果。

3.經常觀察設備的運行狀況，發現異常情況及時斷開電源。

4.定期對噴淋洗滌塔內填料進行清洗（一般為每年清洗一次）；具體情況可根據現場情況進行相應調整，填料長期不清洗會造成處理效果下降。

5.定期觀察噴嘴運行情況，若遇噴淋野噴淋不暢或噴出液體不成扇面說明噴嘴阻塞，需及時清洗。

6.噴淋洗滌塔上設置了檢視窗和維修入口以便人員進行檢視洗滌塔的工作狀況是否正常并能及時更換已經老化的填料；進行過維護和更換填料工作后需要密封好孔板，以防止設備運行時漏氣。

7.定期檢查循環泵運行狀態，若出現異常應停機檢查。

8.設備長期停用時，應排干水泵和循環水箱中的水。

9.運行時，每天定期對設備進行巡視。

五、操 作

1.在操作設備之前，保證已經按要求正確安裝設備。

 2.本設備操作主要涉及水泵啟動，水泵分為手動和自動，一般情況下為自動控制，在操作中只需進行如下檢查：

（1）在設備運行之前還應檢查循環水箱中水位是否符合要求；嚴禁在無水情況下啟動水泵。

（2）在手動狀態下循環水泵啟動應在系統風機啟動之前。

（3）洗滌塔啟動時，應檢查塔內填料和噴淋液運行狀態，以此確定氣液兩相充分接觸狀況與填料是否需要更換。

（4）啟動后若發現噴嘴噴淋狀態不符合要求、水泵異響等現象，應立即停機檢查。

（5）應每天更換循環水箱中的稀釋液（或根據現場實際情況更換，稀釋液PH控制在8~10之間）。

警 告

  ★ 當設備運行時，請不要將易燃物放置在設備附近。

  ★ 進行填料更換、維修時，必須在洗滌塔停機，并打開所有檢視口、人孔，通風48小時后進入。

注意事項

1.只有在系統停止運行的情況下才能對設備進行維護和保養。否則可能會出現安全事故。

2.在進行檢視時應打開上部人孔，當需要填料更換或清洗時則打開下部人孔。
